دیزاین سوپر پسیج-Design of super passage

Super Passage

در این نوع ساختمان ها کانال از قسمت تحتانی سیل بر ها میگذرد و آب کانال ها بدون  مزاحمت ساختمان به جریان عادی خود از زیر سیل بر ها ادامه میدهد یعنی اینکه سطح آب در داخل ساختمان و کانال به یک لیول قرار میگرد.(با در نظر داشت میلان کانال)

به طور عموم ساختمان super passage متشکل است از دو دیوار و سلب بالای آن می باشد که پروسه دیزاین دیوار ها همانند دیوار های استــنادی بوده وبرای قوه های عمودی و افقی دیزاین میشوند.

قوه های عمودی وارده بالای دیوار های super passage عبارت اند از وزن سلب ،وزن آب و وزن مواد رسوبی و قوه افقی را که دیوار ها متحمل میشوند همانا وزن موادی است که در عقب دیوار ها قرار دارد.

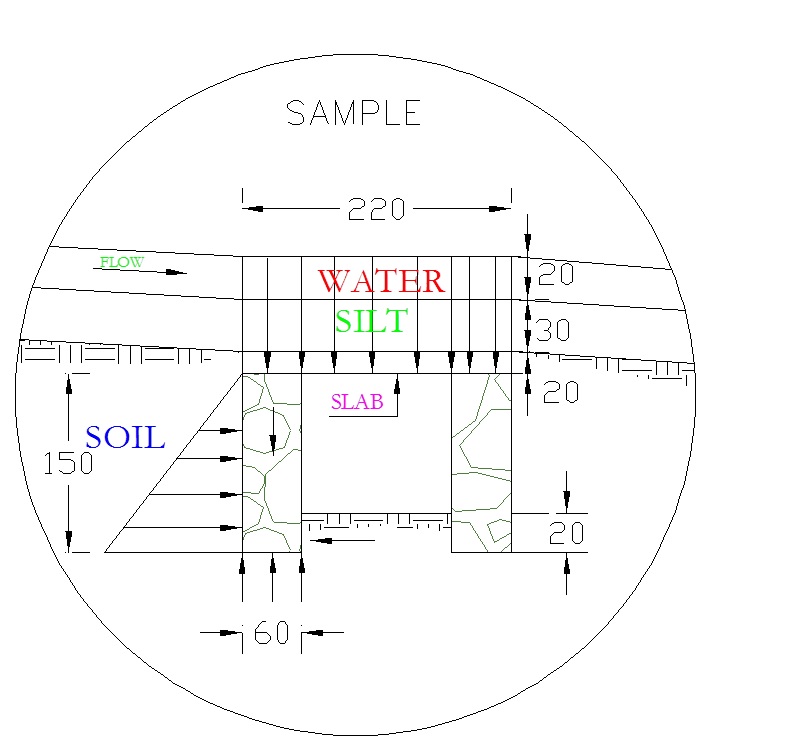

مثال سوال :عملی ذیل را در نظر بگیرید؟

بارها رابالائی ساختما ن فوق دریافت میداریم.

قوه های عمودی

وزن سلب                                                                          2400 (0.2) (1) =480 kg/m²

وزن مواد رسوبی بالائی سلب                                                      1600 (0.3) (1) =480 kg/m²

وزن آب بالائی سلب                                                                1000 (0.2) (1) =200 kg/m²

وزن دیوار سنگی                                                               2200 (1.5) (0.5) =1980 kg/m

قوه های افقی یا فشار خاک عبارت از

                                                       ½ (1600) (1.5²) (1-sin 30⁰/1+sin30⁰) = 600kg

حال دیوارupstream  ساختمان فوق را دیزاین می نمائیم .

میدانیم که بار سلب وبارهای فوقانی آن بالائی هردودیوار بصورت مساویانه تقسیم میگردد.

بنا"مقداری مجموعی باری راکه یک دیوار درفی مترطول آن برداشت می نمائید عبارت از :

Acting at ½ of wall

(480+480+200) (2.2)/2+1980 =3836kg

حال دیوار رادر مقابل overturning moment  یا مومنت چپه کننده چک می نمائیم.

   نظر به این شرط                                   2 ≤  MR/M₀

برای عملیه فوق درنقطه B نظر به قوه های عمودی وافقی مومنت میگیریم .

مومنت نظربه قوه های عمودی یا   Resistant moment

M_r = 3836 (0.3) =1151kg-m

مومنت نظربه قوه های افقی ازاثر وزن خاک یا overturning moment

M_o = 600 (1.5/3) =300 kg -m

M_r /M₀ =1151/300 >2 Safe ok

بعداً دیوار رادرمقابل  sliding یا لغزش چک می نمائیم .

نظر به این شرط                                                                               H.F < friction force

                                                                                                 Friction force = µ.v.f

درفورمول فوق µ عبارت از ضریب اصطحکاک می باشد که درین جا =0.53 µ   درنظر گرفته شده است.

Friction force =0.53 (3836) =2033 kg

600 < 2033         Safe ok

دیزاین سلب :

سلب را دیزاین می نمائیم با ابعاد l =600cm   b =160cm و d = 20 cm برای دیزاین سلب مذکور ثابت های قبول شده عبارت است از ( درصورتیکه مارک کانکریت را M 200  درنظر بگیریم ).

                                                                                                                                                                             _cbc = 70 kg/cmδ

m =13

_St =1250 kg/cm2δ

K =0.421           j =0.86      R =12.66

طوریکه قبلا" محاسبه  بارهای وارده بالائی سلب که عبارت از q=1160/m می باشد صورت گرفته است

اکنون معلوم می نمائیم که سلب درکدام حالت قرار دارد .

L / b = 6 /1.3= 4.6 >2 =λ

چون نسبت طول ضلع طویل بر ضلع کوچک بزرگتر از 2 میباشد بنا" سلب به قسم سلب گادری محاسبه میشود . یعنی سیخ های فعال تنها به سمت کوتاه سنجش می شود .

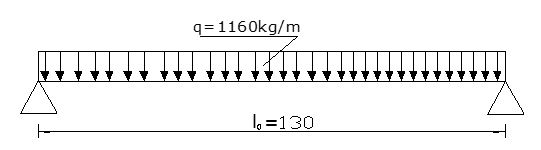

درشکل فوق l₀  عبارت ازطول وایه سنجشی میباشد.                    L₀ = b +2 (0.15) = 1+0.3 =1.3m

0.15 درفورمول فوق عبارت از نصف عمق داخل شده سلب در دیوار می باشد.

ارتفاع فعال عبارت از                                           cm    18 =2- 20 =d- a    h₀=

مومنت انحنائی اعظمی قرار فورمول ذیل دریافت می گردد .

                                                                M_max = ql²/8 =1160 (1.32) /8 =245 kg-m

اکنون مساحت سیخ راچنین دریافت میکنیم .

A_st = M /δ_st. j .d  = 24500 /1250 (0.86) (18) =1.3 cm²

پس نظربه  مساحت محاسبه شده سیخ 6 ملی راکه دارائی مساحت مقطع A_φ =0.306 cm²  می باشد درنظرمی گیریم .پس فاصله بین سیخ ها مساوی است به :

Spacing =100 (A_φ) /A_st = 100 (0.306) /1.3 = 20cm

به خا طری تقسیما ت مسا ویا نه بار بالائی سیخ های سنجشی بطول گادردر فی متر به تعداد 4 عدد سیخ 6  ملی مد نظرمیگیریم .
